План 1 этажа

Проект КД-56 - Лист - АР-10 - Маркировоч

Общий вид каркаса дома

Проект КД-56 КР - Лист - КР-05 - Общий в

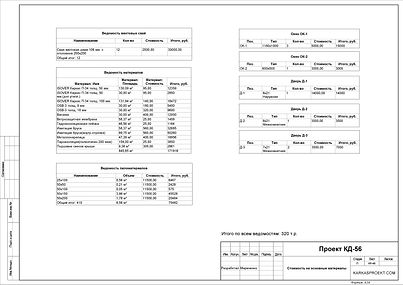

Стоимость основных материалов

Проект КД-56 КР - Лист - КР-45 - Стоимос

Видео - внешний вид дома

Состав проекта

 Не подходит типовой проект?

Вы можете заказать индивидуальный проект по вашим эскизам или картинке из интернета.

Проект каркасной бани КД-56

Габариты дома 6х5 м.

Общая площадь 23,7 кв.м.

Площадь застройки 30 кв.м.

Высота 1 этажа по каркасу 2,5 м.

 Проект КД-56, это одноэтажная каркасная баня с тамбуром площадью 1,5 кв.м., комнатой отдыха 10,2 кв.м., туалетом-душевой и парилкой.

 Фундамент дома выполнен из винтовых свай диаметром 108 мм. с наваренными оголовками 200х200 мм. Сверху, на оголовки устанавливается деревянный ростверк в виде составных балок собранных из доски 50х200 мм.

 Цокольное перекрытие собирается из доски 50х200 мм., что гарантирует высокую жёсткость пола и отсутствие вибраций при ходьбе или играх детей, а так же нормальную толщину утеплителя для цокольного перекрытия дома - до 200 мм между балок перекрытия.

 Наружные стены запроектированы из доски 50х150. В качестве способа обеспечения жёсткости стен, предусмотрена врезка укосин из доски 50х150 в наружные и внутренние стеновые панели. Сама конструкция стен, выполнена по скандинавскому варианту, с врезным ригелем под верхней обвязкой стен и одинарными стойками по краям проёмов.  Утепление стен между стоек каркаса составляет 150 мм. Что бы получить толщину утепления наружных стен в 200 мм, вы можете выполнить горизонтальную обрешётку из бруска 50х50 снаружи или изнутри дома с дополнительным слоем утеплителя.

Перекрытие потолка выполнено из доски 50х150 мм. Перекрытие утепляется 150 мм. между балок перекрытия + 50 мм. сверху.

Стропила дома выполнены из доски 50х150 мм.

 Проект полностью готов и доступен к заказу.

 Комплект чертежей для сборки этого дома состоит из двух разделов:

- АР (19 листов)

- КР (45 листов)

- Оптимизация раскроя пиломатериалов ( 8 листов)

 Проект предоставляется в электронном виде  и распечатывается вами самостоятельно в необходимом  количестве экземпляров.

 Стоимость проекта  АР+КР (72 листа) 1500 руб.



заполните ниже расположенную форму и в ответном сообщении мы пришлём вам данные для оплаты проекта. Проект высылается вам на электронную почту в течении нескольких часов после поступления денег на счёт.
